Stoomketels Staande en Liggende
Alle ketels hebben tot doel de verbrandingswarmte, die door de brandstof geleverd wordt, zo volledig mogelijk op het ketelwater over te dragen.
In hoofdzaak kan men twee soorten onderscheiden:
Tankketels, waarbij al het ketelwater of een groot deel ervan in een cilindervormig reservoir aanwezig is, waarin de stoom ontwikkeld wordt, en water pijpketels, waarbij de stoom ontwikkeld wordt in pijpen van geringe middellijn.
De eerste soort kan in het algemeen tot de grootwater ruim ketels gerekend worden, de tweede tot de klein water ruimketels.
De tankketel zijn meestal horizontaal, alleen kleine ketels worden met het oog op de plaatsruimte wel verticaal uitgevoerd.
De eenvoudigste tankketel is de ketel met doorlopende vuurgang, ook wel stookbuis geheten.
DE Cornwall ketel heeft een vuurgang, en de Lancashire ketel heeft twee vuurgangen.

Ketels en Appendage
.Overzicht
.Soorten Ketels
.Het Stoken
.Vuurgang Ketel
.Vlampijp Ketels
.Waterpijp Ketels
.Scheep Ketels
.Locomobiel Ketels
.Oververhitter
.Stoomdrogers
.Voor verwarmer
.Voedingklep
.Leidingen, Afsluiters
.Ketel Appendages

Cornwall ketel

Vuurgang ketel

Bij een vuurgang ketel wordt het vuur niet onder maar in de ketel gestookt namelijk in de vuurgang of stookbuis, die dus hieraan haar naam ontleent.

een vuurgang is een cilinder die van het voor of het achterfront loopt en aan beide einden open is; hij is geheel door water omringt.

heeft de ketel 1 vuurgang dan spreek men van een Cronwallketel, zijn er twee vuurgangen dan spreek men van Lancashire,  het volgende plaatje.






  naar boven



Lancashire ketel met twee vuurgangen

De namen Lancashire-ketel en de Cornwall, deze beide namen zijn ontleend aan de Engelse kolendistricten, waar deze ketels het eerst in de vorige eeuw werden toegepast.




  naar boven

bouilleurketel, voor meer overzicht vanaf een anderkant klik op de plaat




  naar boven

Schotse ketel( liggende ketel)



naar boven

Twee staande ketel, een waterpijp ketel en een vlampijp ketel




  naar boven

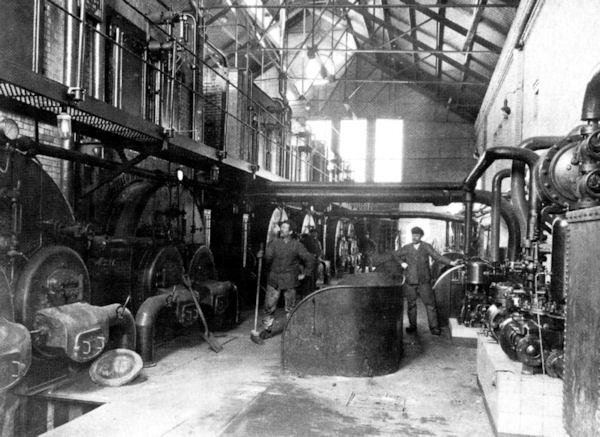

Stationaire Babcock &Wilcox waterpijpketel.




  naar boven
naar boven
  naar boven

Het is noodzaak om de ketel en leidingen te isoleren dat is voor iedereen begrijpelijk.
Een ongeïsoleerde stoomketel met een stoomtemperatuur van 190°C 12 at. verzadigde stoom en een omgevingstemperatuur van ca. 20°C zal per uur/m² ca. 2975 kcal verliezen.
Het Isoleren van ketels en leidingen kan tegenwoordig met ander materiaal dan vroeger asbest degelijk materiaal wordt niet meer gebruikt, de redenen is voor ieder natuurlijk bekend het is schadelijk voor de gezondheid, het werd overal in gebruikt ook met glaswol samen verweven.
Aluminium silicaat deken, vilt, band of koord worden voor de ruimte vaart gebruikt als isolatie.
Ook voor ovens wordt het gebruikt.
Het heeft een zeer hoog isolerende werking.
En is te koop in winkels voor pottenbakers benodigdheden, als materiaal voor de ovens (ook elders natuurlijk).
Het is wit van kleur en gemakkelijk te verwerken, en is bestand tegen temperatuur tot zo 1260°C.
Gewoon glaswol en steelwol is voor bepaalde toepassingen ook te gebruiken.
En voor lagen temperatuur is polystyreen ver uit de buurt van vuur en goed genoeg of waar ze tegenwoordig de verwarming bussen van de CV mee isoleren.
Maar gaat er over verhitte stoom door heen neem dan wat hoogwaardige producten en daaromheen een goede afwerking.
De afwerking aan de buitenkant kan ook op vele manieren met metaalgaas, folie, verbant en gips en cement.
