Overzicht2. de hier onder, onderwerpen, zijn ook onder de uitklap menu te vinden maar men kan ook op de platen klikken om er direct heen te gaan.

Er staan soms extra links aan de rechterkant

Soorten Stoommachines.

beschrijving en uitleg met platen

Dat is deze pagina, zo kan je snel vinden wat je zoekt, kijk hier onder.

Ook staan er af en toe andere links naar pagina's of andere website die over dat onderwerp gaan.

Deze links staan dan aan de rechterkant

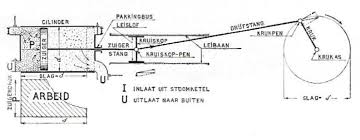

Theoretisch schematische uitleg benaming, constructie en werking

Ander uitleg: werking

Liggende en staande Stoommachines met 1cilinder.

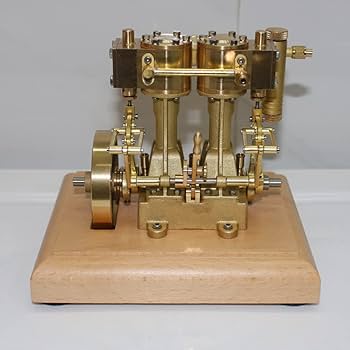

2 cilinder stoommachines.

Staande en liggende stoommachines met 2cilinders

Er bestaan verschillende type 2cilinder stoommachines, de een wordt tweelingstoommachine genoemd, en de ander compound.

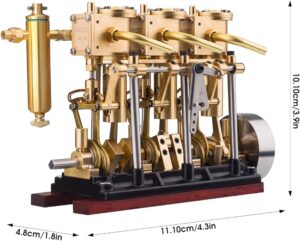

3Cilinder Stoommachine Triple expansiemachine (triple expansion engine)

De triple expansie machine bezitten een hoge, middel, en een lage drukcilinder zodat elke cilinder1/3 van de arbeid moet verrichten.
De stoom stroomt eerst in de hoge dan in de middel en daarna in de lage drukcilinder.

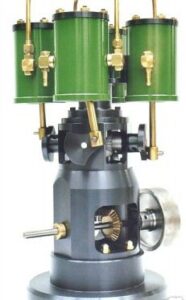

4Cilinders Stoommachine of te wel, Quadruple expansiemachine.

Voor nog meer rendement en vermogen werd de 4 cilinder ontwikkeld.

Aan boord van schepen werd ook deze machine toegepast zij werd dan direct aan de schroefas gekoppeld.
De 4 cilinders liggen naast elkaar, en de krukken staan onder een hoek van 90 graden.

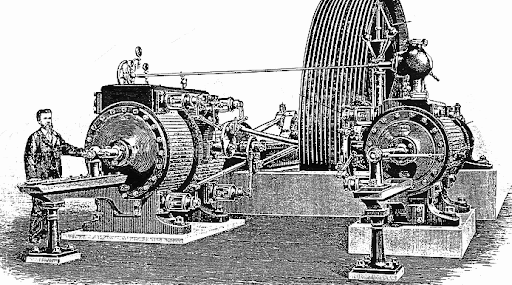

Prof. Stumpf noemt de werking van de stoom in zijn machine gelijkstroom, om dat hij in tegenstelling van de voorgaande werking van de stoommachine waarbij de stoom steeds in de zelfde richting stroomt.
Daar gaat de stoom langs de zelfde weg uit de cilinder, als waar langs hij is binnen gestroomd.

Meer en wat dieper op de techniek van de gelijkstroom machine klik op de link hier onder:
Gelijkstroom Stoomwerktuigen door Prof. G. Brouwer
uit het weekblad de Ingenieurs

In enkele gevallen pasten men als voortstuwingswerktuig voor raderboten nog machines toe, waarvan de cilinders om holle assen schommelen.
De holle assen tappen rusten in kussenblokken; een van de tappen wordt gebruikt als toevoerkanaal voor de verse stoom naar de stoom schuifkast, terwijl de andere tap dienst doet als afvoerkanaal voor de afgewerkte stoom.
De machine is kort, daar de zuigerstang direct aan de krukpen is verbonden.

Onder het voedingssysteem verstaat men het gehele samenstelt van hulpwerktuigen, toestellen
en leidingen, dat dient om het condensaat uit de condensor te verwijderen

De indicateur en het nemen van diagrammen

Reeds James Watt heeft een toestelletje bedacht en vervaardigd, met behulp waarvan hij een diagram verkreeg van het drukverloop in een stoomcilinder.
Een dergelijke instrument noemt men een indicateur.

Wat is stoom, en een aantal tabellen

Stoom kan in de volgende toestanden voorkomen:

1 verzadigd ( V.S. betekent: verzadigde stoom );

2 oververhit ( O.S. betekend: oververhitte stoom );

3 nat.
